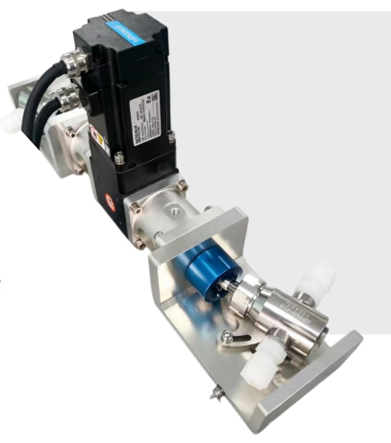

H Zwei-Kopf-keramische Ventillose Konstante-Durchfluss-Plungenpumpe

H Zweikopf-Keramik-Ventillose Konstantstrom-Kolbenpumpe — Produktspezifikation & Beschreibung

1. Produktübersicht

Die H Zweikopf-Keramik-Ventillose Konstantstrom-Kolbenpumpe ist ein robustes, pulsfreies Flüssigkeitsfördersystem, das für Hochdruck- und kontinuierliche Dosieranwendungen entwickelt wurde. Auf der robusten "H-Typ"-Strukturplattform basierend, integriert diese Pumpe zwei präzise rotierende und oszillierende Keramikkolben, die in synchronisierten alternierenden Phasen arbeiten. Durch die Kombination von zwei Hochdruckpumpenköpfen mit einem ventilosen Verdrängungsmechanismus werden Fluss pulsation, Druckschwankungen und Ventil verstopfungen vollständig eliminiert, was sie ideal für hochviskose Medien, abrasive Aufschlämmungen und kritische kontinuierliche Dosierungen macht.

2. Hauptmerkmale & Vorteile

• Pulsfreier Konstantstrom: Die synchronisierte alternierende Hubbewegung der beiden Kolben gleicht die Einlass-/Auslassflusswelligkeit aus und liefert einen glatten, ununterbrochenen und linearen Flüssigkeitsstrom ohne Pulsationsdämpfer.

• Robuste Hochdruckfähigkeit: Die verstärkte mechanische Antriebseinheit ermöglicht eine stabile kontinuierliche Dosierung bei Arbeitsdrücken bis zu $1.6text{ MPa}$ ($16text{ bar}$) ohne volumetrische Verformung oder Fluss degradation.

• Ventilose Verdrängung: Ersetzt herkömmliche Rückschlagventile, Federn und Elastomer dichtungen durch rotierende-oszillierende Keramikkolben, wodurch Ventil kleben, Rückfluss und mechanischer Verschleiß verhindert werden.

• Zweikanal-Flexibilität: Unterstützt zwei Betriebsmodi:

  • Synchroner Parallelmodus: Erreicht pulsfreien Konstantstrom oder doppeltes Ausgangsvolumen.

  • Proportionaler Zweiflüssigkeitsmodus: Liefert unabhängige, hochgenaue Mischungsverhältnisse für zwei verschiedene Flüssigkeiten.

• Saphir-Qualität Keramik-Flussweg: Geschliffene Zirkonoxid ($ZrO_2$) oder Aluminiumoxid ($Al_2O_3$) Kolben und Hülsen mit Passungen mit nahezu Null-Spalt ($le 2,mutext{m}$) bieten selbstschmierende, verschleißfeste und partikelabscheidende Funktion.

• Handhabung von hochviskosen Medien & Aufschlämmungen: Geeignet für die Dosierung von viskosen Gelen, Aufschlämmungen und scherempfindlichen Flüssigkeiten bis zu $30,000text{ mPa}cdottext{s}$ (cps).

3. Technische Spezifikationen

4. Hauptanwendungen

1. Herstellung von Lithiumbatterien: Kontinuierliche, pulsfreie Aufschlämmungszuführung und Hochdruck-Elektrolyt-Injektion in der automatisierten Batterie zellproduktion.

2. In-Line-Chemikalien-Verhältnis-Mischung: Kontinuierliche, pulsfreie proportionale Mischung von Zwei-Komponenten-Harzen, Klebstoffen, Polymeren oder reaktiven Katalysatoren unter Hochdruck.

3. Pharmazeutische & Biotechnologische Verarbeitung: Kontinuierliche Zuführung von Nährmedien, Reagenzien, Puffern und pharmazeutischen Wirkstoffen (APIs) in Reaktoren, Chromatographiesäulen und Abfülllinien.

4. Halbleiter & Präzisionsbeschichtung: Kontinuierliche, gleichmäßige Zufuhr von chemisch-mechanischen Planarisierungs (CMP)-Aufschlämmungen, Fotolacken, leitfähigen Pasten und Schutzbeschichtungen.

5. Anpassungsoptionen

• Antriebs- & Steuerungsintegration: Unabhängige Doppelmotorsteuerung über SPS, RS485 (Modbus-RTU), CANopen oder Industrial Ethernet (EtherCAT/PROFINET).

• Wärmemanagement: Optionale integrierte Heiz-/Kühlmäntel an Pumpenkörpern für hochviskose oder temperaturempfindliche Flüssigkeiten.

• Anschluss-Schnittstellen: Hochdruck-NPT/UNF-Gewindeanschlüsse, Schnellverschluss-Sanitär-Tri-Clamp-Fittings oder kundenspezifische Schwerlast-Flanschanschlüsse.
