Polykristalliner Diamond Tools PCD sterben freie Räume für Drahtziehen

Polykristalliner Diamant (PCD) sterben freie Räume für Drahtziehen

Diamond Wire Drawing Die Blanks sind die polykristallinen Produkte des Diamanten (PCD), die durch ultrahocherhitztes produziert werden und Ultrahochdruck, während der Prozessdiamantpulver wird zusammen mit starkem Korn-zukornabbinden in Anwesenheit einiger Metallkatalysatoren gesintert (Kobalt enthalten). Diese PCD-Produkte haben nicht nur hohe Verschleißfestigkeit, Härte und Wärmeleitfähigkeit, aber auch hohe mechanische Festigkeit und Hartnäckigkeit. Sie sind für Hochgeschwindigkeitszeichnung von Nichteisendrähten wie Bronze, Aluminium und Nickel und das des Edelstahls und anderer Legierungsdrähte passend.  Diamond Wire Drawing Die Blanks schließen zwei Reihen ein: SL-Reihe und TSL-Reihe. Basiert auf der Anwendung des Drahtziehens, hat jede Reihe 5 Korngrößen: 0,5μm, μm1μm, 3 μm, 5 μm, 10 μm, 25 und μm 50. Es gibt folgende Reihen lieferte.

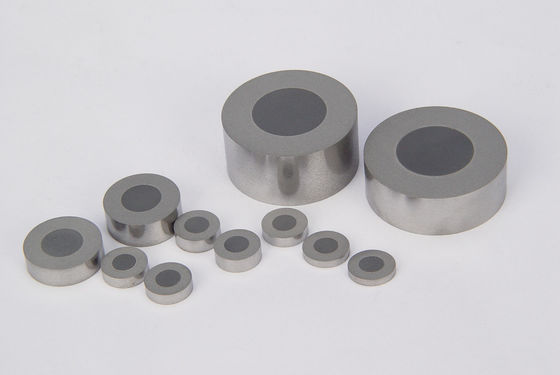

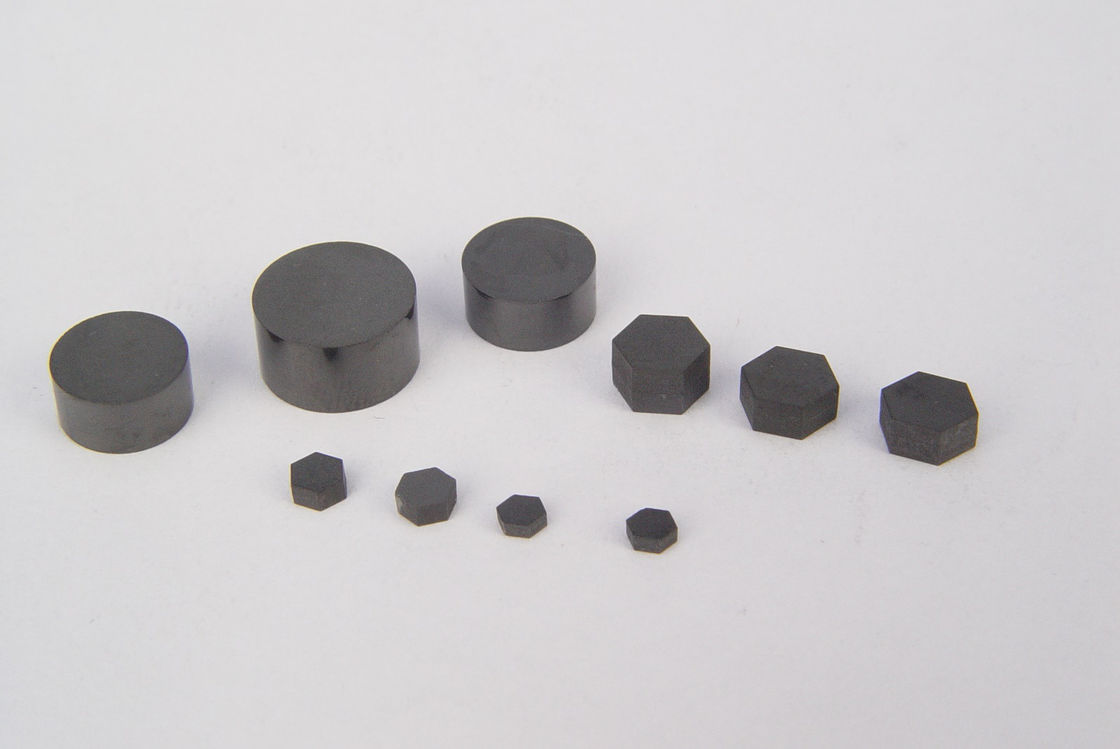

SL-Reihe umfasst selbst-gestütztes PCD sterben freie Räume in der sechseckigen Form (SLH) und in der runden Form (SLR) in den verschiedenen Größen. Diese freien Räume sind für alle Arten Drahtziehenanwendungen passend, besonders in denen Kostensenkung angefordert wird. TSL-Reihe umfasst Wolfram-Karbid-gestütztes PCD sterben freie Räume in der runden Form in den verschiedenen Größen. Diese Produkte haben einen polykristallinen Diamantkern integral verpfändet zu einem Wolfram-Karbid-gestützten Ring, der der Reihe nach Stärke von Würfelfreien räumen erhöht. Diese Eigenschaften geben den Produkten stärkere Fähigkeit, Drahtziehen mit hoher Intensität zu widerstehen.

Kundengebundener Service: wir stellen auch andere Größen von PCD-Zieheisenfreien räumen pro die Spezifikationen unserer Kunden zur Verfügung. Beziehen Sie bitte sich die auf Größen entwerfen unten. Wenn keine Größe, die von Ihrer Firma gefordert wird, nicht in den Diagrammen aufgelistet wird, informieren Sie uns bitte, wir versucht unser Bestes, um Ihre Nachfrage zu befriedigen.

1, SL Series™: Selbst-gestützt sterben Sie löscht (sechseckig)

●Verfügbares ○ nicht verfügbar

Oberster Code

ADDMA-Code

Maße (Millimeter)

Max Die Size (Millimeter)

AVG. Korngröße (μm)

D

d

T

0,5

1

3

5

10

25

50

SLH2010

-

-

2,0

1,0

0,3

●

●

●

●

●

●

●

SLH2510

D6

-

2,5

1,0

0,4

●

●

●

●

●

●

●

SLH3110

-

-

3,1

1,0

0,6

●

●

●

●

●

●

●

SLH3215

D12

-

3,2

1,5

1,0

●

●

●

●

●

●

●

SLH4020

--

-

4,0

2,0

1,3

●

●

●

●

●

●

●

SLH4525

-

-

4,5

2,5

1,4

●

●

●

●

●

●

●

SLH4725

-

-

4,7

2,5

1,5

●

●

●

●

●

●

●

SLH4730

-

-

4,7

3,0

1,5

●

●

●

●

●

●

●

SLH5030

-

-

5,0

3,0

1,6

●

●

●

●

●

●

●

SLH5225

D15

-

5,2

2,5

1,5

●

●

●

●

●

●

●

SLH5235

D18

-

5,2

3,5

2,0

●

●

●

●

●

●

●

SLH6040

-

-

6,0

4,0

2,5

○

●

●

●

●

●

●

2. SL Series™: Selbst-gestützter Würfel löscht (Runde)

●Verfügbares ○ nicht verfügbar

Oberster Code

ADDMA-Code

Maße (Millimeter)

MaxDie-Größe (Millimeter)

AVG. Korngröße (μm)

D

d

T

0,5

1

3

5

10

25

50

SLR2010

-

2,0

1,0

0,3

●

●

●

●

●

●

●

SLR2510

D6

-

2,5

1,0

0,4

●

●

●

●

●

●

●

SLR3110

-

3,1

1,0

0,5

●

●

●

●

●

●

●

SLR3115

-

3,1

1,5

1,0

●

●

●

●

●

●

●

SLR3215

D12

-

3,2

1,5

1,0

●

●

●

●

●

●

●

SLR4020

-

4,0

2,0

1,3

●

●

●

●

●

●

●

SLR4525

-

4,5

2,5

1,4

●

●

●

●

●

●

●

SLR4725

-

4,7

2,5

1,5

●

●

●

●

●

●

●

SLR4730

-

4,7

3,0

1,5

●

●

●

●

●

●

●

SLR5030

-

5,0

3,0

1,6

●

●

●

●

●

●

●

SLR5225

D15

-

5,2

2,5

1,5

●

●

●

●

●

●

●

SLR5235

D18

-

5,2

3,5

2,0

●

●

●

●

●

●

●

SLR6040

6,0

4,0

2,5

○

●

●

●

●

●

●

SLR8040

D21

-

8,0

4,0

3,0

○

●

●

●

●

●

●

SLR9853

D24

-

9,8

5,3

4,0

○

○

●

●

●

●

●

SLR10060

-

10,0

6,0

4,5

○

○

●

●

●

●

●

SLR12060

-

12,0

6,0

5,0

○

○

○

●

●

●

●

SLR12070

-

12,0

7,0

5,0

○

○

○

●

●

●

●

SLR13080

-

13,0

8,0

6,0

○

○

○

○

●

●

●

SLR140100

-

14,0

10,0

6,0

○

○

○

○

●

●

●

SLR16080

-

16,0

8,0

7,0

○

○

○

○

●

●

●

SLR160100

-

16,0

10,0

7,0

○

○

○

○

●

●

●

SLR18080

-

18,0

8,0

8,0

○

○

○

○

●

●

●

SLR180100

-

18,0

10,0

8,0

○

○

○

○

●

●

●

3. TSL-series™: Hartmetall stützte Würfel-freie Räume (Runde)

●Verfügbares ○ nicht verfügbar

Oberster Code

ADDMA-Code

Maße (Millimeter)

Max Die Size (Millimeter)

AVG. Korngröße (μm)

D

d

T

0,5

1

3

5

10

25

50

TSL4015

D12

8,12

4,0

1,5

1,0

●

●

●

●

●

●

●

TSL4023

D15

8,12

4,0

2,3

1,8

●

●

●

●

●

●

●

TSL4029

D18

8,12

4,0

2,9

2,3

●

●

●

●

●

●

●

TSL7040

D21

13,65

7,0

4,0

3,5

○

●

●

●

●

●

●

TSL7053

D24

13,65

7,0

5,3

4,6

○

●

●

●

●

●

●

TSL13086

D27

24,13

13,0

8,6

5,8

○

○

○

○

●

●

●

TSL130116

D30

24,13

13,0

11,6

7,6

○

○

○

○

●

●

●

TSL150116

D31

24,13

15,0

11,6

8,0

○

○

○

○

●

●

●

Anmerkung:

Code 1.Supreme:

2. ADDMA: Amerikaner Diamond Die Manufacturers Association

3. D: Leerer totaldurchmesser d: Diamond Diameter T: Diamond Thickness

4. Maximale empfohlen sterben Größe für weichen Nichteisendraht. Harter Drahtdurchmesser sollte 65% dieses Durchmessers normalerweise nicht übersteigen.

5. Sterben freie Räume müssen unter 650℃ umkleidet werden
